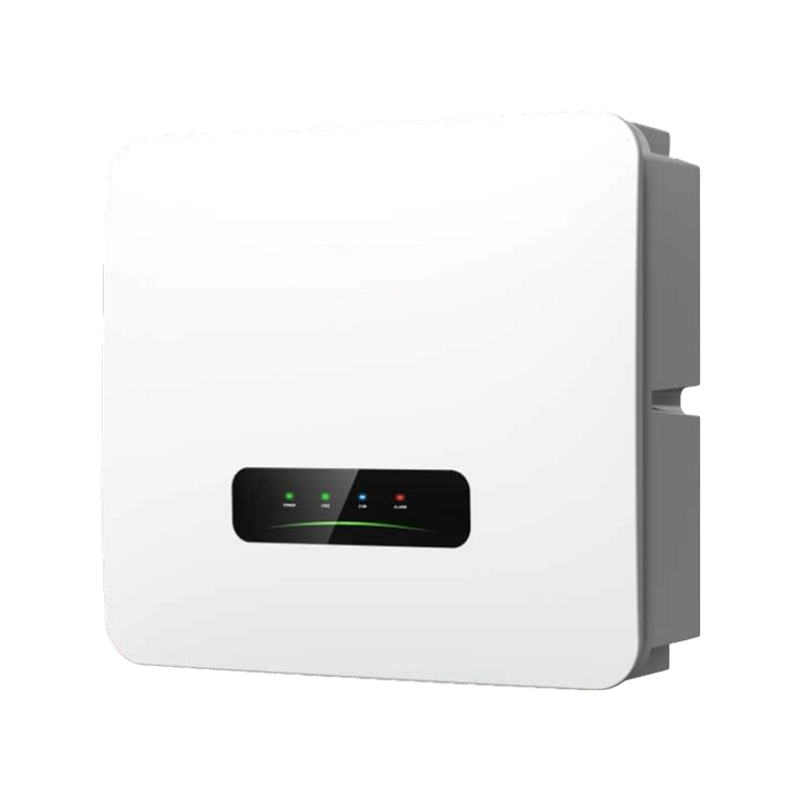

三相储能逆变器

产品型号

HYX-H5K-HT

HYX-H6K-HT

HYX-H8K-HT

HYX-H10K-HT

HYX-H12K-HT

直流输入

最大可配功率

10,000W

12,000W

16,000W

20,000W

24,000W

最大输入功率

5,000W/3,000W

6,000W/4,000W

6,400W/6,400W

6,400W/4,800W/4,800W

6,400W/6,400W/6,400W

最大输入电压

1,000V

启动电压

160V

MPPT工作电压范围

140～980V

最大输入电流

36A(18/18)

36A(18/18)

36A(18/18)

54A(18/18*2)

54A(18 /18*2)

最大短路电流

60A(30/30)

60A(30/30)

60A(30/30)

90A(30/30*2)

90A(30/30*2)

MPPT路数

2

PV输入数量(每路MPPT串数)

2(1/1)

2(1/1)

2(1/1)

2(1/2)

2(1/2)

交流输入/输出

标称输出功率

5,000W

6,000W

8,000w

10,000W

12,000W

最大输出视在功率

5,500VA

6,600VA

8,800VA

11,000VA

13,200VA

最大输入视在功率

11,000VA

13,200VA

17,600VA

22,000VA

26,400VA

标称输出电流

7.6A

9.1A

12.2A

15.2A

18.2A

最大输出电流

8.4A

10.0A

13.4A

16.7A

20.0A

最大输入电流

16.7A

20.0A

26.7A

33.4A

40.0A

标称输出电压

3/N/PE,220V/380V,230V /400V,240V/415V

总谐波失真

<3%

频率                                                                  45～55Hz;55～65Hz

可调功率因数

0.8超前.…0.8滞后

直流电流注入

<0.5%In

离网输出

标称输出功率

5,000W

6,000W

8,000W

10,000w

12,000W

最大持续输出视在功率

5,500VA

6,600VA

8,800VA

11,000VA

13,200VA

峰值输出功率

7,500W;10s

9,000W;10s

12,000W;10s

15,000W;10s

15,000W;10s

标称输出电流

7.6A

9.1A

12.2A

15.2A

18.2A

最大输出电流

11.4A

13.7A

18.2A

22.8A

27.3A

切换时间

<10ms

电池输入

电池类型

磷酸铁锂

电池电压范围

150～600V

最大充放电电流

40A

最大充放电功率

5,500W

6,600W

8,800W

11,000W

13,200W

效率

最大效率

98.60%

欧洲加权效率

98.20%

MPPT效率

99.90%

电池充放电效率

97.50%

保护信息

直流绝缘电阻检测

是

残余电流检测

是

直流反极性保护

是

交直流防雷

二级

直流开关

是

防孤岛保护

是

交流过电流保护

是

交流短路保护

是

交流过压保护

是

接地故障检测

是

基本信息

工作温度范围

-30～+60℃

相对工作湿度

0~100 %RH

最大工作海拔高度

4,000m

冷却方式

自然冷却

显示

LED /App /Web

通信方式

CAN/RS485 /WIFI /4G /LAN

重量

34kg

尺寸(宽*高*厚)

542*478*186mm

防护等级

IP65

安装方式

挂墙安装
